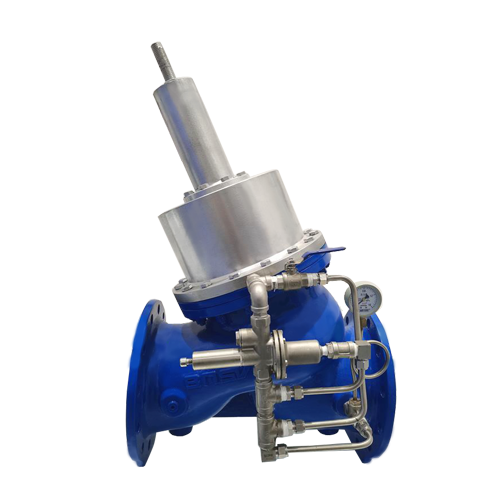

BNSV Y型套筒式調節閥
概述
Y型套筒式調節閥是在引進和消化國內外調節閥技術的基礎上改進和完善的一種先進管路控制設備，為管線的壓力或流量調節提供了一種簡單的解決方案。該系列產品具有原理先進、結構新穎、調節范圍大、調節精度高、操作簡單、維護方便、使用壽命長及性價比高等特點，特別適合于高進口壓力、大流量、大減壓比的工況下做為控制閥使用，廣泛應用于自來水、給排水、排灌、水利及水電等行業。
1、獨特排列的噴孔和長行程的設計，實現大范圍壓力或流量的精確控制，減壓比可達20:1，大流量可以達到4280m3/h；
2、卓越的氣蝕控制能力，有效控制因氣蝕產生的振動、噪音和磨損；
3、特殊的噴孔設計，實現管線壓力或流量的線性調節；
4、采用先導（水壓）操作時，具有反沖洗以及過壓保護等可選功能；
5、先進的原理、成熟的結構設計和高精度的制造，確保產品30年的有效使用壽命；
6、針對工況的專業設計與精心制作，真正“量身定制”的高端精準調節閥。
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | 碳鋼或球墨鑄鐵 |
| 2 | 密封座 | 304或316不銹鋼+硬質合金 |
| 3 | 套筒 | 304或316不銹鋼 |
| 4 | 密封圈 | NBR或EPDM |
| 5 | 大活塞缸體 | 不銹鋼 |
| 6 | 小活塞缸體 | 不銹鋼 |
| 7 | 指示桿 | 不銹鋼 |
| 8 | 活塞 | 銅合金 |

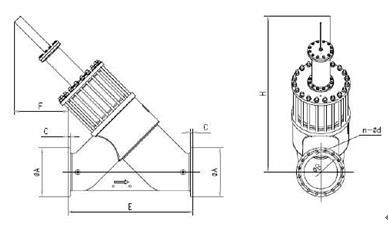

DN | PN(MPa) | A | B | n-d | C | E | F | H |
80 | 1.0 | 200 | 160 | 8-18 | 20 | 449 | 204 | 550 |
1.6 | 200 | 160 | 8-18 | 20 | 449 | 204 | 550 | |
2.5 | 200 | 160 | 8-18 | 24 | 457 | 198 | 550 | |
100 | 1.0 | 220 | 180 | 8-18 | 22 | 453 | 200 | 550 |
1,6 | 220 | 180 | 8-18 | 22 | 453 | 200 | 550 | |
2.5 | 235 | 190 | 8-22 | 24 | 457 | 198 | 550 | |
150 | 1.0 | 285 | 240 | 8-22 | 24 | 728 | 362 | 900 |
1.6 | 285 | 240 | 8-22 | 24 | 728 | 362 | 900 | |
2.5 | 300 | 250 | 8-26 | 28 | 736 | 358 | 900 | |
200 | 1.0 | 340 | 295 | 8-22 | 24 | 728 | 362 | 900 |
1.6 | 340 | 295 | 12-22 | 24 | 728 | 362 | 900 | |
2.5 | 360 | 310 | 12-26 | 30 | 740 | 356 | 900 | |
250 | 1.0 | 395 | 350 | 12-22 | 26 | 1132 | 402 | 1320 |
1.6 | 405 | 355 | 12-26 | 26 | 1132 | 402 | 1320 | |
2.5 | 425 | 370 | 12-30 | 32 | 1144 | 396 | 1320 | |
300 | 1.0 | 445 | 400 | 12-22 | 26 | 1132 | 402 | 1320 |
1.6 | 460 | 410 | 12-26 | 28 | 1136 | 400 | 1320 | |
2.5 | 485 | 430 | 16-30 | 34 | 1148 | 394 | 1320 | |
350 | 1.0 | 505 | 460 | 16-22 | 26 | 1392 | 600 | 1710 |
1.6 | 520 | 470 | 16-26 | 30 | 1400 | 592 | 1710 | |
2.5 | 555 | 490 | 16-33 | 38 | 1416 | 584 | 1710 | |
400 | 1.0 | 565 | 515 | 16-26 | 26 | 1488 | 641 | 1865 |
1.6 | 580 | 525 | 16-30 | 32 | 1500 | 635 | 1865 | |
2.5 | 620 | 550 | 16-36 | 40 | 1516 | 627 | 1865 |
